在不影响生产节奏的条件下对生产工具进行检测

BK Mikro的产品皆是足堪信赖的机械式工具检测和工件检测系统。

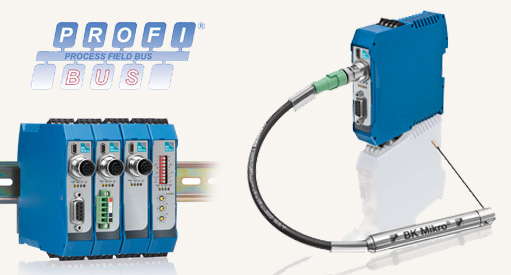

一套完整的BK Mikro9设备包括：

• 一组控制单元(BK Mikro91, BK Mikro92 或者 BK Mikro93; BK Mikro9I/O作为选装模块，可供您对系统进行功能扩展)

• 一台扫描仪(TK 7A/RL, TK 8A, TK91A, TK94 或者类似设备)

• 一套连接电缆

使用BK MIKRO的产品对工具进行检测:

从探头位置开始移动的探针对待测目标的位置，以及待测目标的范围进行全方位的检测。当接收到一个外部信号或者接收到由PROFIBUS-主控器发出的指令 时，基于微电脑技术的控制单元驱动探针进行移动。探头得到的测量数据将在控制单元中同预先（通过Teach-in 方式设置的参数或者通过程序化的参数）设定的额定值相比较，探头得到的测量数据将以相应的O.K.- 以及K.O.- 报告的形式通过连接处触点（数字化I/O）或者通过PROFIBUS现场总线发送到机器控制单元。检测设备一旦发现超差，则立即发出命令，是机器停止运 行。

设备适用性:

• 对工具进行检测: 是否出现断裂 / 是否到位 / 定位是否准确 / 对工具进行识别

• 对工件进行控制: 控制工件进料 /控制工件退料 / 控制工件位置 / 控制工件对齐

• 检测外形: 检测钻孔深度/ 检测空腔形状 / 检测外形形状 / 检测外形公差

本产品能完成多种检测任务:

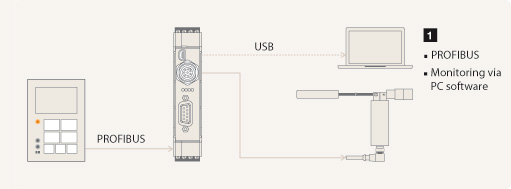

设备以Profibus总线连接运行
本产品的检测过程受控于事先输入的参数（角度/公差等），这些参数来源于PROFIBUS的主控器（SPS/PLC）。在这种控制方式下，本设备的全部功能皆得以发挥，且可被本设备检测的对象广泛覆盖了各种工具。

BK Mikro91 典型的应用

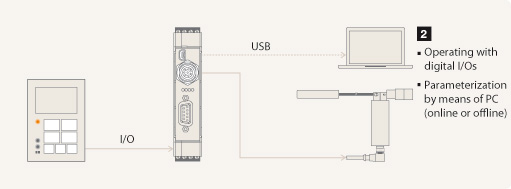

• 设备带有数字输入输出（I/O）连接运行-通过PC设置参数
  在一台PC电脑上对工具/待检测的物体设置参数，并且将设置的结果通过USB接口输入至设备的控制单元，进而在应用过程中实现数字化(通过PLC)控制。 当设备连接到输入输出（I/O）扩展模块，本产品通过选择输入最多可以对512个待测目标/工具的参数进行设置，并依据这些参数对这些目标/工具进行检 测。根据客户对控制单元的要求，我们提供全功能（包括附加功能）配置和受限功能（基本功能）配置。

BK Mikro92/93 典型的应用

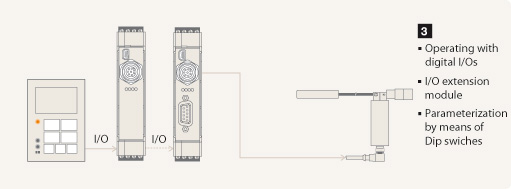

• 设备带有数字输入输出（I/O）连接运行-通过拨动开关设置参数
  对于一些简单的任务，即使在没有PC的情况下，操作人员依旧可以通过输入输出（I/O）扩展模块使用本设备实现一些最重要的功能（右旋探测针或者左旋探测针，测量待测物体或者测量未被占用的空间，确定取样频率）。

带有输入输出模块的BK Mikro92/93典型的应用

本设备的特点:

• 本设备可以通过PROFIBUS数据总线或者组态软件简便地对所有的额定值进行参数设定。

• 当采用PROFIBUS 数据总线时，本设备探测出无限量的测量值并与相对应的额定值相比较，当采用输入输出（I/O）扩展模块时，可以探测出的512个工具或者位置的测量值并与相对应的额定值相比较。

• 本系统中设计了数量可观，针对问题覆盖面广的自诊断程序。即使设备发生了故障，设备中的组态软件可以很快地将故障发生位置定位进而解决发现的问题。

• 本设备在轴向上可以检测工具的尖端位置（侧向摇摆所需的空间被忽略了）。

• 本设备可以对不同的工具类型进行检测，用以确定工具是否存在损伤，还可以帮助确定工具应该储藏的位置。

• 当设备的探头与待测试的工具之间的距离比较大时，探针可以被延长，探针的极限长度为610mm。

• ? 使用本设备可以检测处于旋转状态的工具，只要该工具直径大于等于0.3mm，本设备都可以对其检测。

更多功能:

• 可以选择探针的旋转方向，即，右旋转和左旋转（对连接的探头进行调整可实现本功能）。

• 本设备可以检测待测物体的复位情况。

• 有八个探测频率可供选择。

• 线缆断裂识别功能。

• 主机器运行时间不受影响。

• 可选择公差范围。

• 为了能在具有较强腐蚀性的冷却媒质使用环境中运行，本设备可选装内衬层接头。

探头的技术数据

控制单元的技术数据
