您当前的位置是:首页 >> 主营业务 >>  机床主轴负载监控系统机床主轴负载监控系统 Power Monitoring System


TECHNA-CHECK® 工作原理:



Techna-Check® 系统通过PWM功率检测或VM震动检测来判断刀具破损、磨损和刀具缺失。


PWM检测机床的主轴或伺服轴驱动马达的有效功率,并将监测值同已知设定模型进行对比的方式实现监控功能。


该系统适用于标准电机设备,交流伺服电机设备,变频电机和直流电机设备监控,以及对主轴、夹具、工件或刀具的震动监测。




TECHNA-CHECK® 工作过程:



TECHNA-CHECK 通过接收由机床发出的 IO信号或者PROFIBUS网络传送的信号来启动监控。取决于被监控对象,系统最多可学入128个不同的刀具/工过程(段),监控段号由机床通过M代码/宏程序代码或PROFIBUS信号以二进制代码的形式传送给监控系统。

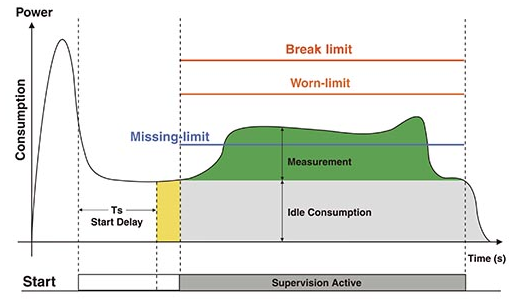

监控系统接到启动指令后,即开始监控功能。首先在主轴空转的时候测量主轴空载能耗--在监控图形中标记为空载能耗Idle Consumption,然后在加工中测量工作能耗--在监控图形中标记为测量能耗Measurement(如左图所示)。



在监控系统学入切削过程的能耗状态后(同时建立参考模型),当刀具磨损(Worn)时,其加工过程将消耗更多能量,当刀具破损(Break)时,能量消耗会短暂出现跳动峰值,如果在刀具缺失(Missing)的状态下进行加工,其消耗的能量将至零。在以上所论状态下,Techna-check系统都会给出故障信息,并即时停止设备运转。
